Das ST IDE Board ist ein kleines Erweiterungsboard für die Atari STE Reihe. Das Board ermöglicht die Nutzung von „normalen“ IDE-Geräten an den Atari-Rechnern. Ich hatte das Glück schon am „Beta“-Test beteiligt zu sein und konnte das Board so zu günstigen Konditionen erwerben und in meinem STE zu testen.

Hier – wie üblich – eine kurze Übersetzung der englischen Seite des Entwicklers:

Danke für den Erwerb des IDE-Adapters. Es hat eine Weile gedauert, ihn für meine vielen IDE-Geräte zu perfektionieren. Einige der getesteten Geräte sind:
IDE → CF-Adapter
IDE → SATA Adapter mit SATA Festplatte
IDE → SD Karten Adapter
IDE Festplatten von Seagate, IBM, Maxtor, IBM und Western Digital
IDE CD-ROM-Laufwerke

Hoffentlich arbeitet der Adapter auch mit Deinen Geräten!

Der IDE Adapter passt über die 68000er CPU im Mega STE oder STE. Wenn Dein 68.000er nicht in einem PLCC Sockel sitzt, dann ist dieser IDE Adapter nichts für Dich. Du müsstest die CPU entfernen und einen PLCC Sockel einbauen und dann die CPU wieder einsetzen, um mit dieser Anleitung fortfahren zu können.

Ich habe diese IDE Boards persönlich in meinem STE und Mega STE getestet, um sicherzustellen, das sie in meiner Umgebung zu 100 % funktionieren, bevor sie versendet werden.

Vorsicht!
Die Installation kann beim ersten Mal etwas knifflig sein, da die Pins der CPU etwas steif sind. Lass Dir Zeit und vermeide es, die Pins zu verbiegen.

Wenn das Board entfernt wird, wirst Du feststellen, dass der Mega STE/STE nicht mehr bootet. Das kommt daher, weil die Pins nicht länger Kontakt mit der CPU haben.
Denke daran, dass es sein kann, dass Du sie zurückbiegen musst.

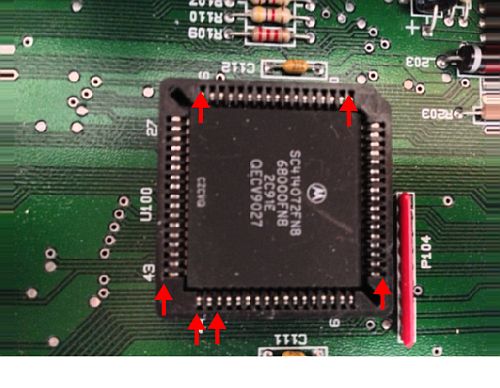

Hier kannst Du sehen, wo die Bezugspunkte sind. Die Pins des IDE-Adapters müssen hier hinter die Pins der CPU passen.

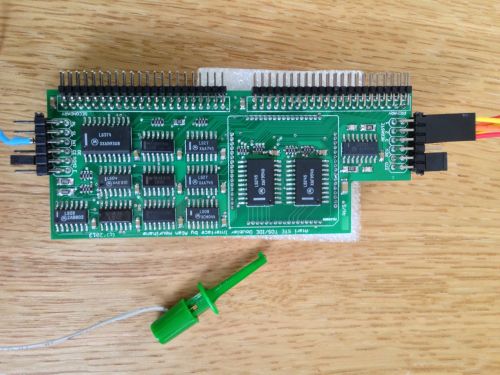

Dieses hat einen TOS 2.06 Decoder, der von Haus aus abgeschaltet ist. Das bedeutete ein Jumper der mit dem ROM2 Signal verbunden ist. Der Decoder wird auf den Mega STE und STE Computern nicht benötigt und kann deaktiviert bleiben. Spätere Board-Versionen werden diese Verbindungen nicht mehr haben.

Die PL und SL Jumper sind zum Verbinden von externen LEDS für Laufwerks-Aktivitäten. Diese kennzeichnen die Primären (PL) und Sekundären (SL) Verbindungen.

Ebenso gibt es die STE/REV Jumper. Bei Auslieferung sind die Jumper in der Standard-Stellung „STE“. Wenn die Jumper mit „REV“ verbunden sind, werden die IDE-Anschlüsse „vertauscht“. Das bezieht sich auf die „PRIMARY“ und „SECONDARY“ Bezeichnungen bei den IDE-Anschlüssen.

Interrupt Line Kabel

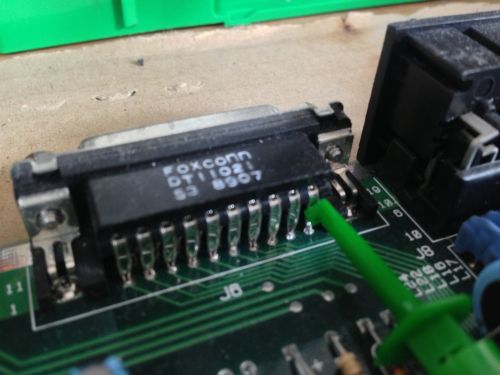

Der INT Anschluss hat ein einzelnes Kabel, das mit PIN 10 des Atari ACSI Ports verbunden werden sollte. Auf dem Bild ist zu sehen, wie der Clip verbunden wird.

MegaSTE
Es gibt ein dreipoliges Kabel, das mit den MegaSTE Pins verbunden wird, welches intern einige Prozessor Signale verbindet. Wenn Du das Mega STE Adapter Board hast, wird dieses Kabel mit einem externen Board verbunden, welches in U11 eingebaut werden muss.

Ich muss sagen, dass das Zerlegen und der Zusammenbau des STE die größte Arbeit war. Beim Einsetzen des Boards auf die CPU hatte ich schon ein etwas mulmiges Gefühl 😉 Hat aber dann überraschend gut geklappt – man muss sich einfach Zeit lassen. Da es bei einem 1040 STE kaum was einzustellen gibt, habe ich gleich mal einen Compact-Flash Adapter mit einer 8 GB-Karte angeschlossen.
Danach habe ich den Rechner vor dem Zusammenbau mal mit HDDriver gebootet und dieser hat auch sofort alles richtig erkannt. Die Einrichtung der Karte ist wie immer abgelaufen.
Dann kam die Ernüchterung – der Rechner konnte nicht von der Karte booten. Mit Diskette war alles OK – alle Laufwerke waren richtig zugeordnet. Es hat eine Weile gedauert bis ich gemerkt hatte, dass ich eigentlich das einzige Kabel das anzuschließen war tatsächlich an den falschen PIN des ACSI-Anschlusses angeklemmt hatte – umgeklemmt – schon hat alles funktioniert! 😉
Der Zusammenbau hat nochmal etwas gedauert – ich musste ja noch einen Platz für den CF-Adapter und die Karte finden.
Insgesamt eine sehr schöne Modifikation, deren Möglichkeiten ich bei weitem noch nicht ausgenutzt habe. Nun muss man keinen SD-Karten Leser mehr mitnehmen, wenn man den Rechner evtl. zu einer Ausstellung mitnimmt. Da der Adapter ohne Probleme parallel zusammen mit Geräten am ACSI-Bus funktioniert, gibt es auch eine einfache und sehr schnelle Möglichkeit Daten mit dem PC auszutauschen.

Einen ersten Geschwindigkeitstest mit HowFast habe ich auch schon gemacht und mein erster Eindruck hatte mit nicht getäuscht: Mit einer 8 GB Transcendend-Karte kam ich auf ca. 1300 kb/sec Übertragungsrate. Zum Vergleich nochmal: GigaFile: 1.200 Kb/sec, UltraSatan: 800 kb/sec, SuperSatan: 170 kb/sec – alle am ACSI-Port!

Insgesamt ist das ST IDE eine der besten Erweiterung für den Atari 1040 STE, die es im Moment gibt. Auch für ungeübte Bastler mit etwas Geduld einzubauen. Das ST IDE Interface ermöglicht Varianten, die noch gar nicht ausgeschöpft sind  – wer braucht am STE schon so viel Speicherplatz?

Hier ist die Bestellseite für die IDE Adapter: http://www.freemint.org/ide/ide.html

Hier noch ein paar Bilder:

Der ursprüngliche Entwickler hinter dem UltraSatan (SD-Karten-Laufwerk für die Atari ST-Reihe) „Jookie“ hat eine neue Firmware veröffentlicht.

Version 1.13
Nachdem es Probleme in der Zusammenarbeit zwischen dem Festplattentreiber HDDriver (8.46) und der UltraSatan Firmware gab, wurden Änderungen bzgl. der SCSI-Antworten in der Firmware gemacht. Nun antwortet das Gerät besser auf Status/Fehler Codes für: „Karte nicht vorhanden Status“, „Karte gewechselt Status“, „Gerätename und Info“. Dadurch sollte sich das Laufwerk in Verbindung mit HDDriver jetzt besser verhalten.

Die anderen Teile des Codes wurden davon nicht betroffen, sodass es keine Änderungen in Bezug auf Geräteverhalten, Geschwindigkeit oder anderes geben sollte.

Der Grund für die Optimierung war ein Benutzer, der zwar das UltraSatan ohne Probleme mit dem HDDriver einrichten konnte, dann aber nicht davon booten konnte. Ein ähnliches Problem hatte ich auch mit HDDriver 8.45 – hier hatte aber ein Update auf 8.46 zur Behebung ausgereicht.

Version 1.20 (28.01.2014)
– kleine Korrekturen am SCSI-Teil des Codes für bessere Übereinstimmung mit den SCS-Standards
– Die Zeitüberschreitungsbehandlung im SD-/MMC-Teil des Codes wurde etwas überarbeitet – nun sollte das Gerät nicht mehr im Karteninitialisierungsprozess hängen bleiben.

Version 1.30 (24.06.2025)
– CDC-Stopbit während der SD-Karteninitialisierung korrigieren – beigetragen von Vincent Riviere. Dies fügt Unterstützung für aktuelle Karten hinzu, darunter SDHC und SDXC mit großer Kapazität.

1. Die neueste offizielle Firmware herunterladen: http://joo.kie.sk/ultrasatan/download/us_fw.zip
2. die us_fw.zip Datei entpacken – wichtig ist die *.ldr-Datei
3. den UltraSatan Konfigurator verwenden (http://joo.kie.sk/ultrasatan/download/config.zip), um die neue Firmware hochzuladen und auszuwählen (man muss US_CONFIG nach dem Hochladen beenden und neu starten, um die neue Firmware zu sehen)
4. die neue Firmware im Konfigurator auswählen (Pfeile und Leertaste), die Konfiguration auf das Gerät schreiben (W), das Laufwerk aus- und wieder einschalten, den ST neu starten – das sollte es gewesen sein.

Wer noch Fragen oder Probleme hat, kann sich im Atari-Forum dazu melden.

Da man leider nicht weiß, wie lange die 5 1/4“ Disketten überleben, die man noch im Keller hat, habe ich nach einer einfachen Möglichkeit gesucht, diese zu archivieren.
Durch Zufall bin ich auf eine gute Beschreibung in englischer Sprache gestoßen, die ich keinem vorenthalten will:
Transferring Commodore 64 Disks to Modern Formats

Hier die Übersetzung der vierten Methode auf der Seite (mit meinen Bemerkungen):

Weiterlesen »

Es war wieder mal an der Zeit eine alte „Baustelle“ im Design meines Blogs abzuarbeiten 🙂
Diese Baustelle war die Kommentar-Funktion – hier hatte das Aussehen nicht zum Rest des Blogs gepasst und einige der Texte in dem Bereich waren noch in Englischer Sprache:

Weiterlesen »

Heute gibt es den sechsten und letzten Teil zum Thema Interface 1bis – weitere Artikel werden bestimmt folgen wenn es wieder was zu berichten gibt – lt. Dan Antohi ist noch Software in Planung/in Arbeit – das wird aber eine Überraschung 🙂

Benutzung der Maus:

Der Mausanschluss am Interface 1bis ist ein typischer Anschluss wie er früher an allen Rechnern üblich war: ein PS/2 Anschluss. Da ich noch eine passende Maus hatte, konnte ich das auch testen. Die Maus sollte nur angeschlossen werden, wenn das Interface ausgeschaltet ist.

Nur beim Einschalten prüft der Microcontroller ob eine Maus verbunden ist. Wurde eine Maus gefunden schaltet sich das „M“ LED ein.

Weiterlesen »

Bei den Spielen für die Sinclair Plattform geht es Schlag auf Schlag – schon wieder ist ein neues Spiel erschienen für den Sinclair ZX Spectrum:

FunkyFungus
Jahr: 2013
Autor: Alessandro Grussu
Download: FunkyFungus
Das Spiel ist wegen seines Umfangs nur für den ZX Spectrum mit 128K verfügbar (128K/+2/+2A/B und +3)

Weiterlesen »

Heute geht es auch schon in den Endspurt zu der Artikelreihe rund um das Interface 1bis:

Das Extended Basic

Eine gute Voraussetzung für das Extended Basic ist, wenn man sich schon mal mit dem ursprünglichen Extended Basic des Interface 1 von Sinclair Research beschäftigt hat. Die von mir nun angeführten Bereiche beschränken sich nur auf einen Teil der Befehle die tatsächlich verfügbar sind. Wer tiefer einsteigen will, sollte sich das Nachschlagewerk auf der Webseite des Projekts holen: IF1bisOpSys.pdf

Weiterlesen »
