Retro: Sinclair ZX Spectrum – Hardwarevorstellung: PC Keyboard Interface

PC Keyboard Interface 3 miniDas PC Keyboard Interface für den Sinclair ZX Spectrum ist ein PS/2 Keyboard Interface zum Anschluss an den Erweiterungsbus der Sinclair Rechner. Es ist Anfang 2014 in einer aktuellen Auflage als V2014.1 erschienen. Das Interface wurde ursprünglich Miguel Rodriguez Jòdar entwickelt, von Ben Versteeg aktualisiert und auch produziert. Wie auch schon beim kürzlich vorgestellten DivMMC! ist auch hier wieder die Qualität hervorragend. Das Keyboard Interface wird mit einer kurzen vierseitigen Beschreibung und Anleitung geliefert. Hier erhältlich: Byte Delight für 26 £

Durch das Interface kann also eine PS/2 Tastatur an den Sinclair angeschlossen werden – damit sollte das Tippen etwas einfacher sein. Nach dem Anschluss wird die Tastatur des Spectrum abgeschaltet, d.h. man kann nicht beide Tastaturen gleichzeitig verwenden.

Es ist kompatibel mit folgenden Sinclair Rechnern: ZX Spectrum 16K / 48K / 48K+ / 128K+ / +2 (graues Modell). Außerdem wurde es zusammen mit folgenden anderen Geräten getestet:

  • DivMMC EnJOY!
  • DivIDE / DivIDE Plus
  • Kempston Maus Turbo
  • ZX-MMC+
  • Angry Space Invader

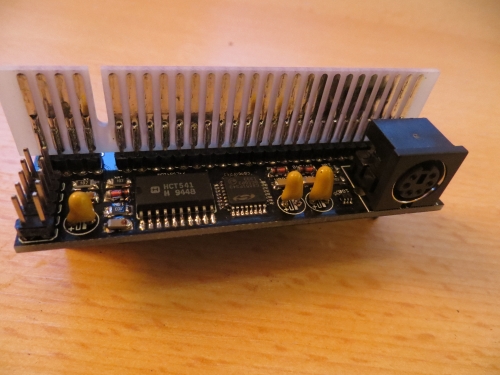

PC Keyboard Interface - Oberseite
PC Keyboard Interface – Oberseite

Somit funktioniert es definitiv nicht mit einem ZX Spectrum +2A / +2B / +3. Evt. könnte man es mit dem berühmten „Fixer-Board“ von Datel versuchen….
An das Interface können auch viele USB-Tastaturen angeschlossen werden (wenn sie das PS/2 Protokoll unterstützen) – mit dem passenden USB auf PS/2 Adapter wäre das kein Problem.
Leider werden durch die aktuelle Firmware (1.3b) nur die Tastatur-Layouts US Englisch und Spanisch unterstützt. Sollten andere Tastaturen verwendet werden, können unerwartete Zeichen erscheinen. Ich muss mal Ben anschreiben ob nicht auch das deutsche Layout eingebunden werden könnte ……

Natürlich sollte das Interface nur angeschlossen werden wenn der Rechner ausgeschaltet ist – an welcher Stelle es angeschlossen wird – als erstes oder nach einem anderen Interface spielt keine Rolle. Weiterlesen
