Der eine oder andere hat einen Atari ST in der Sammlung – doch habt ihr euch schon mal Gedanken gemacht, wie es eurem Diskettenlaufwerk geht? Es gibt ein Laufwerksmodell, das Atari in vielen ST-Modellen verbaut hat, in dem billige Elkos stecken. Nach so vielen Jahren können diese auslaufen und dabei die Steuerplatine der Motorelektronik zerstören!
Dafür gibt es Abhilfe.
| Merkmal | Wert |
|---|---|
| Hersteller | Epson |
| Bezeichnung | SMD-400 (teils auch als SMD480L bezeichnet) |
| Kapazität | 720 KB (Double Density) |
| Bauform | 3,5″ |
| Bekannter Einsatz | u. a. intern im Atari 1040ST |
| Ersatzteilnummer (Atari) | C103043-001 |
Das Problem: Auslaufende SMD-Elkos

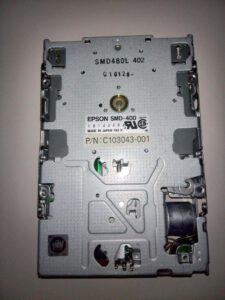

Es handelt sich um das Epson SMD-400-Laufwerk. Was ich hier entdeckt habe, kennen Amiga-500/600/1200-Besitzer nur zu gut von ihren eigenen SMD-Elkos: Die drei kleinen SMD-Elkos hatten bereits begonnen, die Kontakte zu korrodieren. In diesem Fall sollte man schnell handeln, die Elkos entfernen und durch normale, bedrahtete Elkos ersetzen. Es handelt sich um 10-µF-Elkos, insgesamt fünf Stück – und die sollten so schnell wie möglich getauscht werden!
Drei Elkos sind an der Vorderseite sichtbar, der vierte sitzt ganz hinten links, der fünfte hinten rechts. Um an sie heranzukommen, muss die gesamte Auswurf-Mechanik zerlegt werden.
Die alten Elkos entfernen und Kontakte reinigen
Wichtig ist, alle fünf Elkos durch beherztes Drehen in beide Richtungen von der Platine abzubrechen und anschließend alle Stellen rund um die Lötpads mit Kontakt-WL-Reiniger zu behandeln, um das ausgelaufene Elektrolyt zu neutralisieren – das ist ein ganz wichtiger Schritt. Danach werden alle Pads mit dem Lötkolben von den alten Kontaktresten befreit und mit Entlötlitze sauber gereinigt.
 |  |

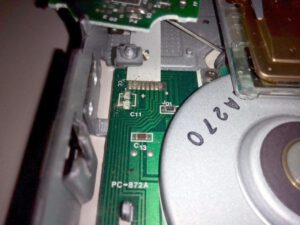

| Hier das halbzerlegte EPSON-SMD-400 Floppydrive - hier erkennt man schon die auslaufenden Elkos | Hier sieht man schon anhand eines entfernten Elkos, dass dieser schon ausgelaufen ist und beginnt, die Platine zu zerstören |
Neue Elkos einlöten – auf die Polarität achten
Jeder Kontakt muss anschließend mit frischem Lötzinn benetzt werden. Als Ersatz eignen sich normale 10-µF-Elkos, die hier liegend eingebaut werden (siehe Bild). Wichtig: Die Minus-Seite des Elkos – am Gehäuse durch einen Strich markiert – muss mit dem auf der Motorsteuerungsplatine gekennzeichneten Minuspol verbunden werden, die unbeschriftete Seite ist Plus. Achtet unbedingt darauf, die Polarität nicht zu vertauschen – sonst habt ihr am Ende einen kleinen China-Böller im Laufwerk 🙂
|
|

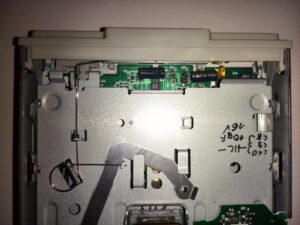

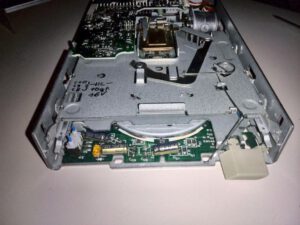

| Hier sieht man die gesamte Motorsteuerungsplatine mit den entfernten Elkos. Was für eine, auf Bayrisch gesagte „Sauerei“! Hier müssen alle Lötpads und auch rundherum die Kontakte mit Kontakt WL gereinigt werden, damit das Elektrolyt neutralisiert wird, dann müssen alle Kontakte entlötet und neu verzinnt werden. | Hier ser ihr den schönen „Laufwerks-Hack“ mit total übertriebenen und neuen 105° low ESR Elkos, in liegender Bauweise. So braucht man keine SMD Elkos und kann normale Elkos verwenden. Durch die Dicke der Elkos gibt es auch kein Problem – der untere Laufwerksschlitten hat keine Reibestellen an den Elkos. Zu beachten ist, dass die Polarität wie auf der Platine gekennzeichnet ist passt, ansonsten kann ein falsch gepolter Elko platzen, und das wollen wir nicht 🙂 |
Auf dem Bild seht ihr den fertigen „Laufwerks-Hack“ mit bewusst überdimensionierten, neuen 105-°C-Low-ESR-Elkos in liegender Bauweise. So braucht man keine SMD-Elkos mehr und kann normale, bedrahtete Elkos verwenden. Durch die Bauhöhe der Elkos gibt es dabei kein Problem: Der untere Laufwerksschlitten hat an dieser Stelle keine Reibestellen. Wichtig ist nur, dass die Polarität exakt der Kennzeichnung auf der Platine entspricht – sonst kann ein falsch gepolter Elko platzen, und das wollen wir nicht 🙂
Die Bauhöhe der Elkos passt wunderbar unter den Schlitten, sodass hier nichts scheuert.
Der Zusammenbau: Vorsicht bei den Federn

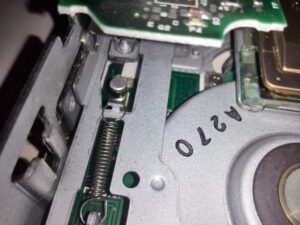

Bei dieser Retro-Reparatur setze ich Erfahrung im Zerlegen von Laufwerken voraus. Besonders die Federn der Auswurfmechanik können einen Ungeübten schon mal zum Haareausraufen bringen 🙂 Die beiden unteren Federn für den Schlitten sind kein Problem, aber die Feder für den oberen Schlitten, die sich links hinten befindet, treibt einen ganz schön in den Wahnsinn, wenn man den entsprechenden Trick nicht kennt.
Fazit
Damit ist das Laufwerk wieder instand gesetzt und sollte seinen Dienst wieder einwandfrei verrichten. Etwas Ärger könnte künftig noch der Kontaktschalter für die Diskettenerkennung und den Schreibschutz machen – dazu aber demnächst mehr in einem eigenen Beitrag.
