M4 Board [Schneider CPC]

M4

M4 Board

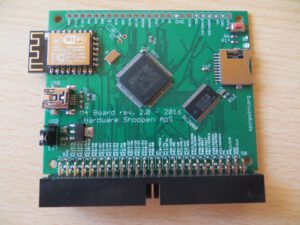

M4 Board – ein sehr einfacher Name für ein tolles neues Board für 31den Schneider CPC – dieses Mal aus Dänemark. Ich habe meine Version mit einem Anschluss für das schon bekannte Mother X4 bestellt.
An dem Gerät wird immer noch gearbeitet und die Firmware kann zum Glück relativ einfach aktualisiert werden.

Das M4 bietet einen Slot für eine Micro-SD Karte und Wifi! Das Board kann direkt vom CPC mit Strom versorgt werden oder über eine USB Stromversorgung. Auf dem M4 gibt es dafür einen Jumper, mit dem das entsprechend eingestellt werden kann. Wenn EXT ausgewählt wird, wird die Stromversorgung des CPC verwendet, wenn USB ausgewählt wird, wird der USB-Anschluss verwendet.

Es gibt zwei Status LED’s:
ON – zeigt an ob das Board mit Strom versorgt wird (blaues LED)
DD – Disc Drive – Diskettenlaufwerk – diese LED blinkt wenn von der SD-Karte gelesen oder geschrieben wird

Der Schalter auf dem M4 kann zum Reboot des Boards als auch des CPC verwendet wird Weiterlesen
