Commodore 1084 [Commodore]

Durch Zufall bin ich günstig an einen 1084 Monitor von Commodore gekommen. Da das Gerät einen wirklich guten Ruf hat, hab ich mich natürlich entsprechend gefreut. Der Monitor ist 1987 erschienen und war in verschiedenen Varianten erhältlich.

Der 1084 basiert konstruktiv auf dem Philips CM8833-Monitor – die P-Varianten stammen von Philips, die D-Varianten wurden von Daewoo gefertigt. Je nach Variante wurden Bildröhren verschiedener Hersteller verbaut, darunter Orion, Toshiba, Hitachi und Samsung. Hier nun eine kleine Übersicht, was ich zu den einzelnen Modellen herausgefunden habe. Sollten aufmerksame Leser Anmerkungen oder Korrekturen haben, würde ich mich freuen. Als der Monitor erschienen ist, dürfte er ca. 800 DM gekostet haben.

1084 (alte Version)

– mit nur einem Lautsprecher – gibt es auch ohne Scartanschluss1084-P (neuere Version) – ein Lautsprecher – runder RGB-Port
-> hat einen digitalen RGB-Eingang (RGBI/TTL) für den 80-Zeichen-Modus des C128, was bei den späteren 1084-S-Varianten teilweise fehlt-> CVBS und Y/C (Luma/Chroma) liegen jeweils als Cinch-Buchsen an, RGB digital als runde DIN-Buchse

1084S – mit zwei Lautsprechern (S = Stereo)

Vom 1084-S gibt es dann nochmal mindestens sechs verschiedene Varianten:1084S-P, 1084S-P1, 1084S-P2, 1084S-D1, 1084S-D2 und 1084STDiese unterscheiden sich dadurch, dass manche kein RGB-digital mehr haben. Außerdem sind die Anschlüsse für RGB analog einmal als runde DIN-Buchse und einmal als SUB-D-Buchse ausgeführt. Dazu sind z.B. die Schalter mal vorne, mal hinten – wie auch der Ein-/Aus-Schalter. Die Röhren stammen je nach Variante von unterschiedlichen Herstellern (P = Philips-Basis, D = Daewoo). P1 und D1 können noch RGBI (digitales TTL-RGB), die P2 und D2 nicht mehr.

Ein praktischer Erkennungshinweis: Bei Philips-Varianten sitzt die Power-LED direkt im Ein-/Aus-Schalter, bei Daewoo-Varianten befindet sie sich oberhalb des Schalters.
Der 1085S ist dagegen eine kostengünstigere Variante des 1084 – mit zwei Lautsprechern, aber schlechterem Dot-Pitch: 0,52 mm gegenüber 0,42 mm beim 1084/1084S, und ohne Anti-Reflex-Beschichtung. Er funktioniert zwar ebenfalls mit verschiedenen Computern, liefert aber ein spürbar weniger scharfes Bild – daher eher meiden, wenn ihr die Wahl habt.

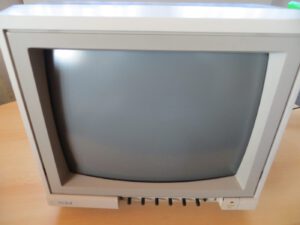

Der Monitor, den ich erhalten habe, ist ein 1084 im alten Gehäuse, mit Scart, C (Cinch) als rote Buchse, TTL-RGB (DIN-Buchse), CVBS und Audio-Mono als Cinch.
Wie sich herausstellte (auch anhand der Kabel, die bei diesem Gerät mit dabei waren), ist er optimal für z.B. den Commodore 128 geeignet. Ein Kabel hat einen SUB-D-Stecker (für den C128) und auf der anderen Seite eine achtpolige DIN-Buchse. Dieser Anschluss ist für den 80-Zeichen-Modus des C128 geeignet.Das zweite Kabel hat auf einer Seite ebenfalls eine DIN-Buchse (Monitor-Anschluss des C128) und auf der anderen Seite drei Cinch-Stecker (eine für Farbe – Chroma, eine für Helligkeit – Luma und eine für Audio) für den CVBS-Anschluss des 1084 und daher für den 40-Zeichen-Modus des C128 geeignet.

Natürlich kann auch der Amiga per Scart angeschlossen werden. Nicht ganz so optimal, da dieser 1084 nur Mono-Ton ausgibt – hier wäre der 1084S mit Stereo-Lautsprechern die bessere Wahl. Auch der Atari ST macht in seinen beiden Farbauflösungen per Scart ein sehr gutes Bild.

Bekannte Schwachstellen

Wer einen 1084 kauft oder restauriert, sollte einige typische Problemstellen im Blick haben: Die Abdeckklappe der Frontregler ist bei vielen Exemplaren abgebrochen. Lötstellen an den Anschlussbuchsen können mit der Zeit brechen und zu Farbverlust führen – nachlöten hilft. Auch der Ein-/Aus-Schalter kann teilweise ausfallen. Bei Geräten mit Kondensatoren der Marke „Taicon” empfiehlt sich ein Tausch, da diese Typen eine erhöhte Ausfallrate aufweisen.
