Retro: Sinclair ZX Spectrum +3 – externes Diskettenlaufwerk

Sinclair Spectrum +3 externes LaufwerkLeider ist es nicht ganz so einfach für meinen kürzlich erhaltenen ZX Spectrum +3 noch funktionierende 3“ Disketten zu einem „vernünftigen“ Preis zu erhalten. Um aber trotzdem einige der vielen Diskettenimages für den +3 zu testen, habe ich mich entschlossen ein 3,5“ Laufwerk am externen Anschluss zu betreiben.
Da dazu keine Modifikation im +3 nötig ist, sollte es eigentlich nicht so schwierig sein.

1. das Diskettenlaufwerk
Ich habe ein ganz gewöhnliches PC-Diskettenlaufwerk verwendet – funktioniert ohne Probleme und gibt es immer noch zu kaufen

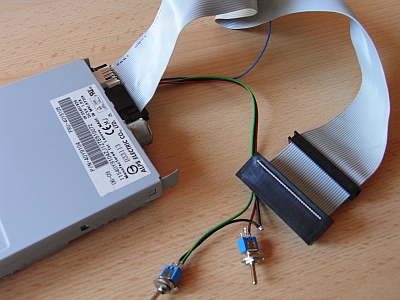

externes Laufwerk mit Kabel und Schalter
externes Laufwerk mit Kabel und Schalter

2. das Kabel
Beim Kabel könnte man schon stolpern. Das Kabel muss auf einer Seite einen Stecker für ein 5 1/4 Zoll Laufwerk haben und auf der anderen Seite einen Stecker für ein 3 1/2 Zoll Laufwerk – das Kabel sollte man dann entsprechend kürzen. Wenn man vorerst am 3,5 Zoll Laufwerk nicht löten will, sollte man sich beim Kabel noch einen Stecker für 3,5 Zoll Laufwerk aufsparen so dasss das Kabel so aussehen müsste: 5 1/4 Stecker -> 3,5 Stecker -> 3,5 Stecker. Der Grund dafür ist, dass der Sinclair eine READY-Signal benötigt und man somit auf dem mittleren Stecker die PINS 33 und 34 brücken muss (z.B. mit einer Büroklammer). Weiterlesen
