Schlagwort: DivMMC

Kempston Interface für Zaxon DIVMMC [Retro: Sinclair ZX Spectrum]

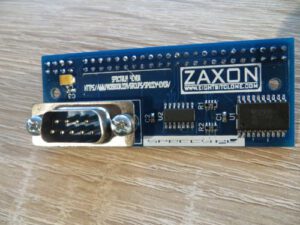

Kempston Interface für Zaxon DIVSD - Oberseite
Kempston Interface für Zaxon DIVMMC – Oberseite

Seid einiger Zeit ist das erste AddOn-Board für das DivMMC von Zaxon erhältlich (siehe meinen Artikel) – das Kempston „Interface“ wird auf den Anschluß direkt auf dem Board gesteckt (nicht den durchgeschliffenen Anschluß). Damit es sicher hält, kann es angeschraubt werden – die Abstandshalter und Schrauben/Muttern werden mitgeliefert!

Durch den eigenen Anschluß kann es auch nur zusammen mit dem DivMMC verwendet werden – es kann also nicht eigenständig angeschlossen werden.

Damit zieht dieses DivMMC bzgl. der Ausstattung mit der „Konkurrenz“ gleich, bleibt dabei aber weiterhin „modular“ und die Abmessungen verändern sich nur in der Höhe. Durch das Kempston Upgrade werden die Jumper (zur Einstellung des Rechners) des DivMMC so verdeckt das sie nicht mehr erreichbar sind – daher habe ich den wichtigen Jumper so umgebogen, das der Jumper auch von der Seite erreichbar ist. Weiterlesen

DIVMMC by Zaxon [Retro: Sinclair ZX Spectrum]

DivMMC by Zaxon
DivMMC by Zaxon

Nun gibt es eine Alternative zu dem DIVMMC von Ben Versteeg, welches ich schon vorgestellt hatte. Die Unterschiede sind nicht so groß aber entscheidend. Kaufen kann man  das Interface über SellMyRetro aus England – gebaut wird es von Zaxon in Frankreich. Es wird die nackte Platine geliefert (ohne Anleitung) und kostet 27 Pfund zzgl. 13 Pfund (!) Versandkosten.

Die Unterschiede

  • kleinere Platine
  • micro SD Slot statt SD Slot
  • kein Gehäuse
  • kein Joystick-Anschluss
  • zusätzlicher Interface-Anschluss

Das Interface wurde mit 2, 4, 8, 16 und 32GB großen micro SD-Karten getestet. Es hat 512kB RAM und 8kB ROM in dem ESXDOS installiert ist. Es wurde auf folgenden Geräten getestet: Timex 2048, ZX Spectrum +2 grau, ZX Spectrum +2A und Harlequin. Weiterlesen

Retro: Sinclair ZX Spectrum – Hardwareupdate: DivMMC Enjoy!

DivMMC Enjoy! GehäuseDas DivMMC EnJOY! für den Sinclair ZX Spectrum hatte ich ja im Januar schon vorgestellt: Link. Damals hatte ich auch erwähnt, das Ben Versteeg noch einige Verbesserung geplant hat.
Zum Glück hatte er mir angeboten, meine erste Version gegen eine neue Version (mit Gehäuse) gegen einen kleinen Aufpreis umzutauschen. Die neue Version mit Gehäuse möchte ich heute kurz vorstellen.

Das Gehäuse wurde mit einem modernen 3-D Drucker produziert und ist in einer dunklen Farbe gehalten, die gut zum Spectrum passt. Der Schriftzug DivMMC EnJOY! ist auf der Oberseite „eingeprägt“. Auf der Oberseite sind nun auch ein Reset- und ein NMI-Taster zu finden. Ebenso sind die LED’s für „Power“ und „Card“ nach oben geführt. Der Joystickport ist ebenfalls oben rechts zu finden.
Auf der rechten Seite des Gehäuses ist nun ein Block mit DIP-Schaltern, welche die Jumper des Vorgängers ersetzen. Gleich daneben ist die Beschriftung zu den Jumpern aufgedruckt.

1 – on: normal – off: flash
2 – on: JOY on – off: JOY off
3 – on: +2A/+2B/+3 – off: other
4 – on: Toastrack – off: other

Auf der Vorderseite ist der Schlitz für die SD-Karte. Das Gehäuse wird an der Unterseite von vier Schrauben gehalten.

Ein hervorragendes Produkt wie ich meine. Ich sehe bei Retro-Hardware zwar auch immer ganz gerne die IC’s und die Technik, aber dies ist ein gutes Beispiel, dass es möglich ist ein Gehäuse auch für eine Kleinserie anzubieten! 🙂

Bezugsquelle: Byte Delight Shop – schwarze Variante 80 £ – weiße Variante 75 £ inkl. Versand

DivMMC Enjoy! Gehäuse
DivMMC Enjoy! Gehäuse
DivMMC Enjoy! mit Gehäuse von vorne
DivMMC Enjoy! mit Gehäuse von vorne
DivMMC Enjoy! mit Gehäuse Unterseite
DivMMC Enjoy! mit Gehäuse Unterseite
DivMMC Enjoy! mit Gehäuse - rechte Seite
DivMMC Enjoy! mit Gehäuse - rechte Seite

Retro: Sinclair ZX Spectrum – DivMMC EnJOY!

Exif_JPEG_PICTUREDas DivMMC EnJOY! ist der Nachfolger des in mehreren Variationen produzierten DivIDE. Der Nachteil des DivIDE war das verwendete CF-Interface. Die CF-Karten werden mit der Zeit etwas seltener und dadurch teurer, wogegen die SD-Karten sehr weit verbreitet und in viele Größen erhältlich sind. Da auch fast jeder PC oder Laptop einen SD-Kartenslot hat, ist die Übertragung von Software hier besonders einfach.
Das DivMMC EnJOY! hat ein integriertes Kempston Joystick Interface für Atari kompatible Joysticks. Es gibt einen NMI-Knopf um in das Menü des Betriebssystems zu gelangen und einen Reset-Knopf. Es hat 128 KB Speicher (das vierfache des DivIDE) und kann für zukünftige Funktionen einfach auf 512 KB Speicher erweitert werden. Das DivMMC wird mit ESXDOS (0.85) ausgeliefert, welches mit FAT und FAT32 zusammenarbeitet wodurch keine zusätzliche Software am PC benötigt wird. Der meist benutzte Dateityp bei ESXDOS dürfte .TAP sein welcher in einer Datei ein komplette Spiel enthält. Andere unterstützte Dateiformate sind SNA und Z80 Snapshot Dateien sowie TRD Dateien.
Natürlich kann man auch eigene Dateien auf die Karten speichern und davon laden. Dafür bringt ESXDOS die entsprechenden Befehle mit.
Das DivMMC ist mit allen Sinclair ZX Spectrum Modellen kompatibel.

DivMMC Enjoy
DivMMC Enjoy

Ben Versteeg hat wieder viel Arbeit in das Gerät gesteckt, wenn man die Beiträge im WOS-Forum im Laufe des Jahre 2013 etwas verfolgt hat. Es gab einige Klippen zu umschiffen um das Original-Design das schon ein paar Jahre in der Schublade liegt und von Mario Prato mitentwickelt wurde, für eine richtige Produktion anzupassen. Die erste Auflage des Interface hat noch ein paar „Schönheitsfehler“ die aber in der zweiten Auflage korrigiert werden. Zum einen ist dann der zusätzlicher Jumper der für den Betrieb an einem Spectrum +128 (Toastrack) nötig ist nicht mehr notwendig – zum anderen wird die falsche Beschriftung des Jumpers für den Joystick Anschluss korrigiert. Außerdem ist es geplant für die zweite Auflage ein Gehäuse für das Interface anzubieten.
Die Platine ist wieder im typischen „sinclair-schwarz“ gehalten und kam zusammen mit einer SD-Karte auf der schon einige Spiel und Demos sind und daher sofort betriebsbereit zum Testen ist. Weiterlesen
