Blauer Engel [Sinclair]

Blauer Engel

Blauer Engel

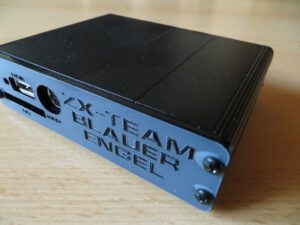

Hier will ich kurz einen Rechner aus meinem „Lager“ vorstellen. Der „Blaue Engel“ ist ein Low Cost FPGA-Rechner, der auf dem Multicomp-Projekt von Grant Searle aufgebaut ist. Hauptbestandteil des Rechners ist ein FPGA Chip von Altera. Die 512K SRAM bieten Platz für den Z80 , RAM, ROM und die Logik. Der Name kommt von der blauen Platine und wurde von zwei Mitgliedern des ZX-Team-Forum im Jahr 2016 realisiert.

Die Aktuelle Version der Firmware des Blauen Engels macht am Rand rechts und links Streifen. Bei VGA z.B. rosa rechter Rand und flimmern. Das ist eine Anzeige des Status der EAR-Buchse die (falls dies auftritt) nicht bestückt ist. Das kann unterbunden werden indem die EAR-Buchse nachgerüstet wird (oder nur den Anfang davon). Der linke Anschluss davon ist Masse, der zweite EAR. Dazwischen einfachen einen 1K8 Ohm Widerstand löten.

Folgende Rechner sind integriert:
– ZX80
– ZX81
– ZX81NU
– Jupiter Ace

Links zu diesem Projekt
Blauer Engel Diskussion
Blauer Engel Platine
Blauer Engel Systemdateien
Blauer Engel Firmware

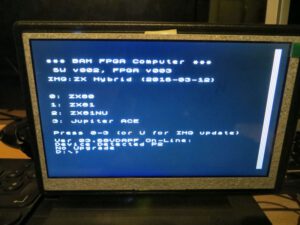

Blauer Engel - Composite Startscreen

Blauer Engel – Composite Startscreen
