MonSTer [Atari ST]

Atari ST - MonSTer
Atari ST – MonSTer

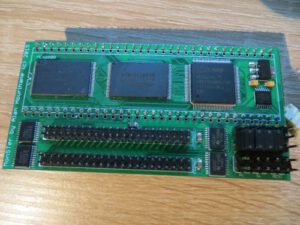

Alan Hourihane hat wieder zugeschlagen! Nach seinem tollen IDE Controller, der in meinem Atari 1040STE arbeitet, gibt es nun den nächsten Evolutionsschritt. Das MonSTer-Board bietet nun neben den beiden IDE-Anschlüssen noch 8MB RAM (TT RAM) und flashbares TOS (2MB) – es funktioniert mit allen ST’s (ST, STE, MegaST und MegaSTE) daher auch der Name 🙂
Außerdem kann ein RTC Modul angeschlossen werden (auf dem Mega ST und Mega STE schon vorhanden) – getestet wurde ein Dallas DS1338 (3.3V) mit SCL/SDA lines.

„Herz“ des Boards ist ein Xilinx XC9572XL CPLD der alles zusammenhält.

Ich habe mir von Alan eine Version für einen Mega ST besorgt – hier wird noch ein Adapterboard benötigt, das ebenfalls von ihm erhältlich ist. Kostenpunkt für beides zusammen 64 Pfund + Versandkosten. Leider hat es dann einige Zeit gedauert bis ich es tatsächlich verwenden konnte. Ich hatte nicht bedacht, dass mein vorhandener Mega ST eine Speichererweiterung hat, die den Platz hinter dem Mega-Bus belegt und ich somit das MonSTer nicht unterbringen konnte 🙂Weiterlesen »MonSTer [Atari ST]

Retro: Atari ST – Hardwarevorstellung: UNICORN

UNICORN
UNICORN

Unicorn USB – was für ein ungewöhnlicher Name für ein Stück Hardware – aber sehr passend – wenn man bedenkt, was für eine besondere Erweiterung hinter diesem Namen steckt. 🙂

Das UNICORN ist ein USB-Controller für Atari ST und TT Rechner und wird am ACSI-Anschluss angesteckt. Hersteller dieser genialen Hardware ist wieder mal Alan Houriane. Damit es funktioniert, muss es mit Strom versorgt werden. Dies geschieht über den linken (oberhalb der Kontroll-LEDs) USB-Anschluss mit einem handelsüblichen Kabel und Netzteil (5 Volt). Der rechte Anschluss ist der Datenport, an dem ein USB-Gerät oder auch ein USB-Hub angeschlossen werden können. Am besten wird ein USB-Verlängerungskabel verwendet, damit beim Anschließen keine Probleme entstehen. Ich schlage sowieso einen aktiven USB-Hub vor, wenn z. B. eine USB-Maus und einen Stick gleichzeitig anschlossen werden sollen. Ich verwende einen USB 2.0 Hub von D-Link. Am besten funktionieren Geräte, die mit USB 1.1 kompatibel sind!

Zum Zeitpunkt meines Artikel gibt es Treiber für FreeMiNT und ganz frisch die erste Beta-Version der Treiber für TOS. Von FreeMiNT und mit den TOS-Treibern werden USB-Mäuse und USB-Speichergeräte unterstützt. Ebenfalls sollen auch ein paar USB-Ethernetadapter funktionieren – z. B. klappt es mit dem Adapter „D-Link E-100 “ – im Moment gibt es aber nur Treiber für FreeMINT.

Das UNICORN ist auf die ACSI ID 1 voreingestellt. Soll das geändert werden, müssen die Schrauben gelöst und die ID am Jumperblock eingestellt werden. ACSI ID 0 ist die nächste zum weiblichen DB19 Anschluss und ACSI ID 7 ist die, die am weitesten weg ist und damit am nächsten zum männlichen DB19 Anschluss ist.
Die aktuellen FreeMiNT Treiber sind fest mit ACSI ID 1 verbunden. Die zukünftigen Treiber sollen konfigurierbar sein.

UNICORN
UNICORN
Weiterlesen »Retro: Atari ST – Hardwarevorstellung: UNICORN
